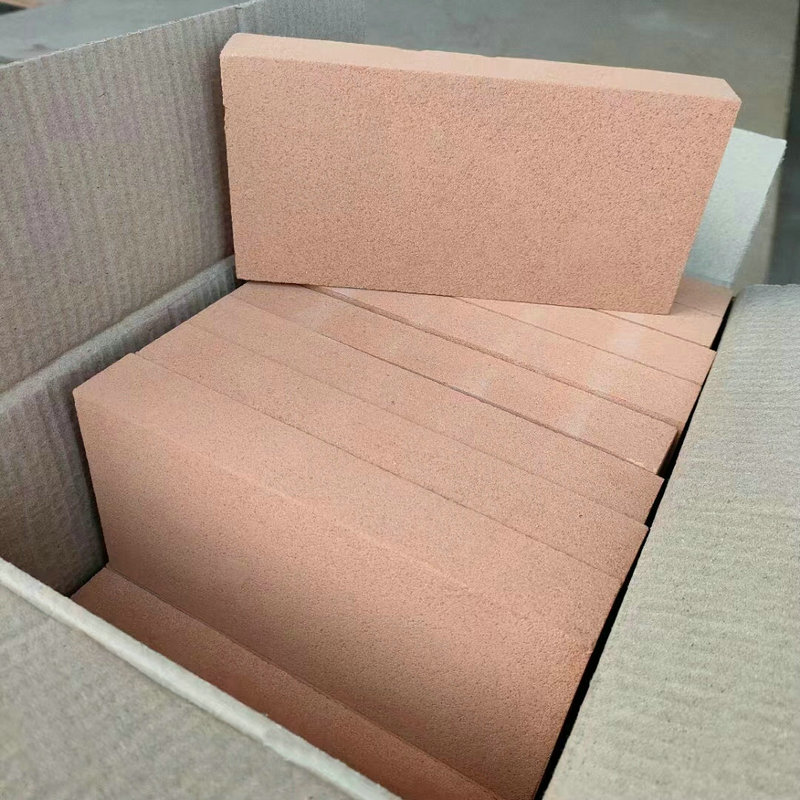

漂珠是從熱電廠粉煤灰中浮選出來的硅酸鋁質玻璃空心珠體，由于它能漂浮水面，故此得名。漂珠的主要成分為Al2O3(質量分數28％～35％)和Si02，其耐火度波動在1610℃～1700℃之間。漂珠體輕、壁薄、中空、表面光滑、耐高溫、隔熱性能好。在漂珠中加入結合劑和摻合荊，經成型后在1100℃下燒成，即得漂珠磚。其也屬于輕質耐火磚的一種。
輕質漂珠磚的結構特點是由無數微細的封閉氣孔構成，因此，其熱導率受溫度變化的影響較小。在1000℃以下漂珠磚的體積穩定性很好。由于它的強度較高，可直接用于接觸火焰的內村。輕質漂珠磚在機械強度、耐高溫性能、熱導率等方面優于其他隔熱耐火磚。
輕質漂珠磚理化指標如下：
|
牌號 項目 |
PG-1.0 |
PG-0.8 |
PG-0.6 |
PG-0.5 |
|
Al2O3，％≥ |
22 |
22 |
21 |
20 |
|
Fe2O3，％≤ |
2 |
2 |
2 |
2 |
|
體積密度g/cm3≥ |
1.0 |
0.8 |
0.6 |
0.5 |
|
常溫耐壓強度MPa≥ |
3 |
2 |
1.5 |
1.2 |
|
重燒線變化≤2%試驗溫度℃ |
1150 |
1150 |
1100 |
1050 |
|
熱導率w/m.k (平均溫度350±25℃) |
0.27 |
0.27 |
0.23 |
0.20 |
